КОМПЛЕКС ИЗМЕРИТЕЛЬНЫЙ ЦВ8535

ЦА8500 (Амперметры), ЦВ8500 (Вольтметры), ЦЛ8516 (Ваттметры), МК8518 (источник),   ЦВ8535 (Измерение падения напряжения на проводах от ТН до электросчетчика без ограничения расстояния. Контроль отклонений от Uном.).

ЦВ8535* (УИП8535)

КОМПЛЕКС ИЗМЕРИТЕЛЬНЫЙ ЦВ8535
Номер:
4.5

Комплекс измерительный ЦВ8535 (далее - КИ) предназначен:

- для измерения падений напряжений на проводах, соединяющих вторичную (низковольтную) обмотку измерительного или силового трансформатора напряжения и счетчик электрической энергии или другое  оборудование в трехфазных  трехпроводных или четырехпроводных сетях переменного тока;

- измерения среднеквадратических (действующих) значений напряжений в трехфазных  или однофазных  сетях переменного тока с возможностью хранения результатов измерений во встроенной энергонезависимой памяти и их обработки по заданному алгоритму;

- одновременного измерения среднеквадратических значений тока одной фазы без разрыва цепи и напряжения этой фазы тока с целью определения полного сопротивления нагрузки и выходной полной мощности измерительного трансформатора напряжения или измерительного трансформатора тока в  условиях эксплуатации с отображением на встроенном цифровом табло блока КИ.

КИ может применяться для измерений в энергетике и на энергоемких объектах различных отраслей промышленности для определения мест с повышенным падением напряжения на проводах, повышения точности учета электроэнергии, высокоточных измерений фазных или линейных напряжений в трехфазных или однофазных цепях переменного тока напряжением до 450 В.

КИ имеет два режима работы:

- совместный;

- автономный.

В состав КИ входят: базовый блок, ведомый блок, датчик тока.

Каждый блок КИ имеет встроенный интерфейс RS-485, который обеспечивает обмен информацией между базовым и ведомым блоками при работе в совместном режиме.

В совместном режиме работы КИ производится измерение падений напряжений на проводах. В процессе измерений блоки КИ работают независимо друг от друга и не требуют никаких соединений кабелем или сетью интерфейса между собой. Расстояние между блоками КИ и их точками измерений не ограничено.

При совместном режиме работы блоков КИ предусмотрена регулировка, которая позволяет уменьшить погрешность измерения падения напряжения на проводах практически до нулевого значения. Порядок данной регулировки приведен в методике поверки КИ.

В совместном режиме работы базовый блок подключают к клеммам трансформатора напряжения (далее - ТН), а ведомый блок – к клеммам счетчика электрической энергии (далее - СЭ). После установки блоков в точки подключения на исследуемых объектах в запрограммированное время они синхронно произведут измерения фазных UАN, UВN, UСN или линейных UАB, UСB напряжений и занесут результаты измерений в свою внутреннюю память. В блоках КИ нейтраль  выведена на контакт с обозначением “N” и в режиме измерения линейных напряжений к нему подключается фаза “В”, поэтому блоки измеряют линейные напряжения UАB и UСB как UАN и UСN соответственно. После проведения измерений в 1-ой точке подключения ведомый блок переносится и подключается к следующему СЭ, базовый блок остается подключенным к контактам ТН. Предусмотрена возможность проведения измерений на 25-ти  СЭ, подключенных к одному ТН. При программировании времени начала синхронных измерений необходимо учитывать затраты времени на отключение, переноску и подключение ведомого блока к каждому СЭ. После завершения всех измерений  базовый и ведомый блоки КИ отключают и переносят в лабораторию, соединяют их между собой кабелем интерфейса RS-485 и подключают к сети питания. Блоки КИ обмениваются информацией по результатам измеренных напряжений, базовый блок вычисляет падения напряжений на проводах и отображает их на своем цифровом табло в вольтах и процентах от соответствующих номинальных значений фазных (линейных) напряжений. Просмотр всех значений падений напряжений на проводах производится на цифровом табло базового блока КИ методом листания.

В автономном режиме работы каждый из блоков КИ используется:

- для измерения среднеквадратических (действующих) значений трех напряжений (UАN, UВN, UСN)  или двух напряжений (UАN, UСN),  или одного напряжения (UАN) в диапазонах измерений от 0 до 75 V; от 0 до 150 V; от 0 до 250 V; от 0 до 450 V. Также обеспечивается непрерывное измерение и вычисление установившегося отклонения напряжения в сети от номинального значения в соответствии с ГОСТ 13109 и накопление результатов измерений, обеспечивается регистрация наибольших и наименьших значений напряжений, количества отсчетов не попавших в нормально допускаемые пределы, количества отсчетов не попавших в предельно допускаемые пределы. Результаты измерений и расчетов заносятся во внутреннюю энергонезависимую память блока и могут быть просмотрены на встроенных цифровых табло (далее - табло) блока КИ. Время хранения накопленной информации при выключенном питании не ограничено;

- для измерения среднеквадратических (действующих) значений напряжения одной фазы с диапазоном измерений от 0 до 2,5 V;

- для одновременного измерения среднеквадратических значений напряжения и тока одной фазы без разрыва цепи с использованием датчика тока и
вычисления полного сопротивления нагрузки и выходной полной мощности трансформатора напряжения или трансформатора тока в условиях эксплуатации.



Конструкция блоков КИ обеспечивает гальваническое разделение измерительных цепей и цепи питания.

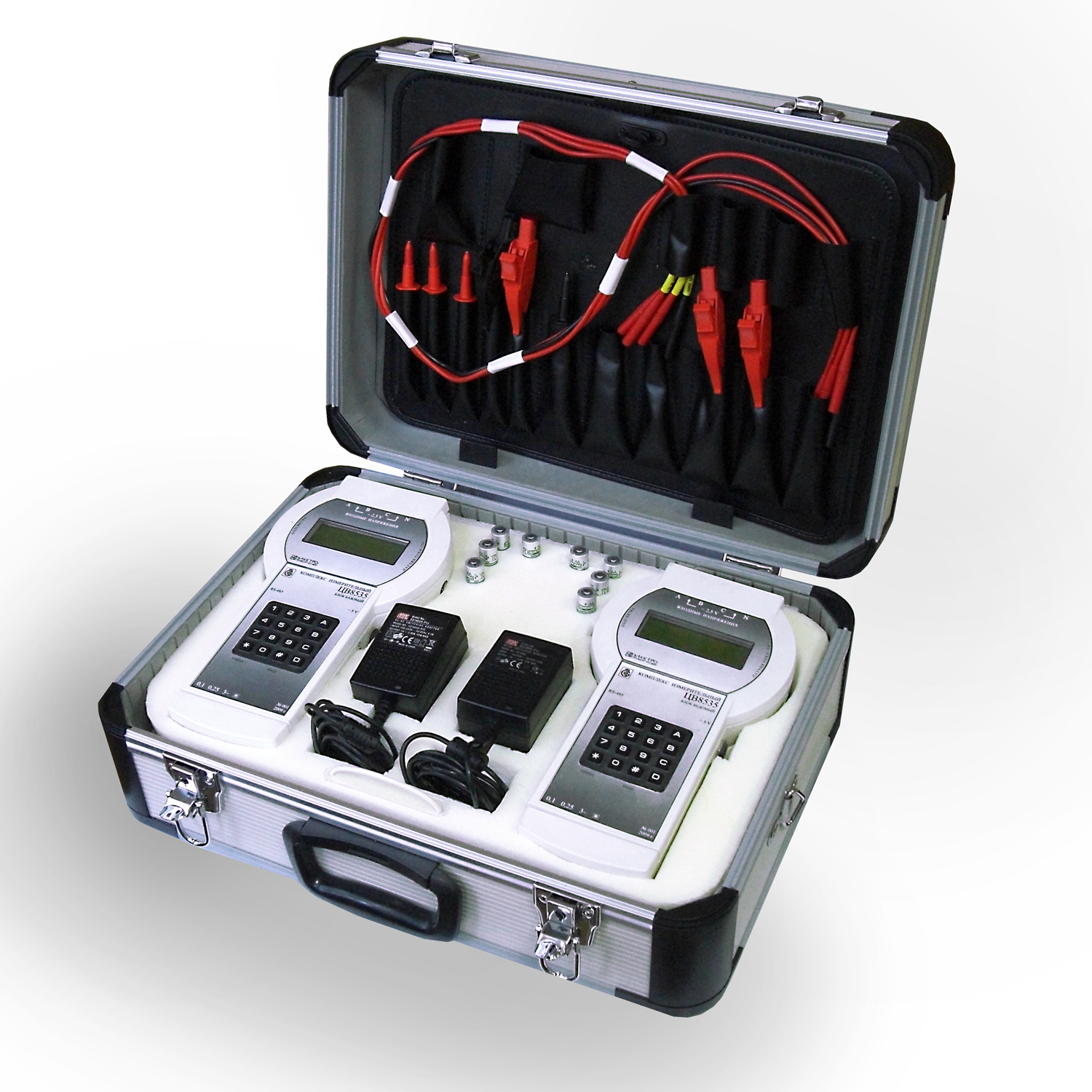

 Для хранения и переноски блоков КИ, а также входящих в комплект поставки сетевых адаптеров, аккумуляторов, устройства зарядного, датчика тока, карт-ридера, кабелей и эксплуатационной документации используется кейс.

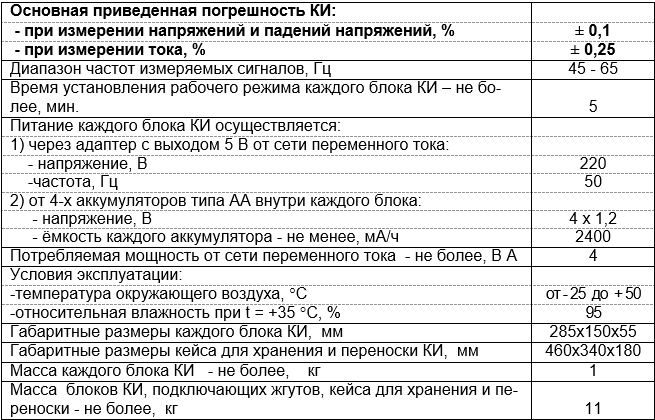

 ОСНОВНЫЕ ДАННЫЕ

   Разработчик и изготовитель: ООО  «МНПП «Электроприбор»
   Республика Беларусь, т/ф (10-375-212) 672-816, e-mail: electropribor@mail.ru
   www.electropribor.com

ООО «МНПП «Электроприбор» специализируется по разработке и серийному производству:

  • многофункциональных цифровых измерительных преобразователей, объединивших в себе измерительные преобразователи и цифровые приборы тока, напряжения, активной, реактивной и полной мощности, частоты и т.д., до 29 параметров;
  • цифровых щитовых амперметров, вольтметров, ваттметров, варметров класса точности 0,5;
  • измерительных преобразователей;
  • установок поверочных переносных (далее – УПП) для поверки цифровых измерительных преобразователей, стрелочных и цифровых приборов, каналов телемеханики;
  • цифровых лабораторных амперметров, вольтметров, ваттметров класса точности 0,1 и других эталонных средств измерений.

Предприятие осуществляет ремонт, сервисное обслуживание, поверку в гарантийный и послегарантийные сроки эксплуатации перечисленных средств измерений.
