МНОГОФУНКЦИОНАЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ ЦП8507

ЦП8507Измерение до 41-го параметра 3-х и 4-х проводных трехфазных сетей

Многофункциональные преобразователи измерительные цифровые ЦП8507 (далее – ЦП), предназначены для измерения электрических параметров трехфазных трехпроводных и четырехпроводных сетей переменного тока частотой 50 Hz (действующих значений фазных токов, фазных и линейных напряжений; активной, реактивной и полной мощности по каждой фазе и суммарно по трем фазам; частоты сети, коэффициента мощности и т.д.; всего 31 параметр, см. таблицу 1, таблицу 3), а также в зависимости от модификации для преобразования любых трех параметров в три унифицированных выходных аналоговых сигнала постоянного тока 0-5(0±5) mA; 4-20(4-12-20) mA, измерения и регистрации активной и реактивной электрической энергии прямого и обратного направления (имеют функцию счётчика электроэнергии, дополнительно 10 параметров по электроэнергии), контроля показателей качества электроэнергии по ГОСТ 32144-2013.

  Параметры ЦП (коэффициенты трансформации тока KТТ и напряжения KТН , сетевой адрес, схема подключения; параметры, отображаемые на собственном цифровом табло и преобразуемые в аналоговые выходы, и некоторые другие) могут быть изменены непосредственно на объекте эксплуатации без вскрытия прибора. ЦП могут использоваться на цифровых подстанциях.

  В ЦП реализовано гальваническое разделение входных и выходных цепей, цепи питания и остальных цепей, выходных цепей между собой.

  Передача результатов измерений производится по 2-м гальванически развязанным цифровым интерфейсам RS-485_1 и RS-485_2. Интерфейс RS-485_1 предназначен для передачи информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления. Интерфейс RS-485_2 используется для организации отображения измеряемых ЦП8507 параметров на дополнительных индикаторах в информационном режиме, к нему можно подключить до 32-х индикаторов ИЦ8511/1, а также этот интерфейс может работать аналогично RS-485_1. Используются протоколы обмена данными Modbus RTU, МЭК 60870-5-101. Сеть каждого интерфейса RS-485_1, RS-485_2 (витая пара) может иметь длину до 1000 метров. По заказу возможна установка интерфейса IEEE 802.3 (Ethernet), который поддерживает стандарты 10BASE-T и 100BASE-TX и использует протоколы обмена данными МЭК 60870-5-104, MODBUS-TCP/IP

 В зависимости от вида корпусного исполнения и выполняемых функций ЦП изготавливают 14-ти модификаций (см. таблицу 1).



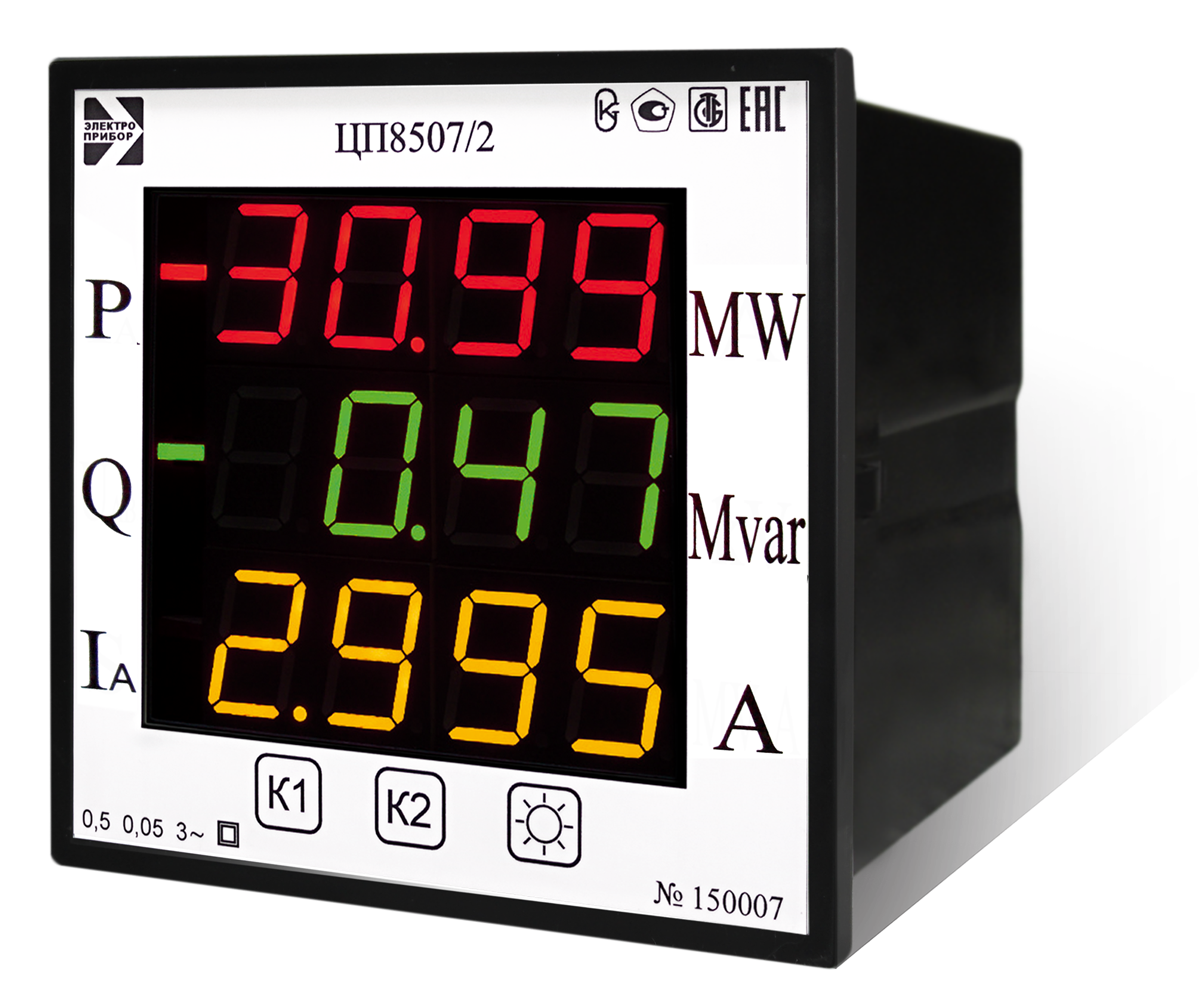

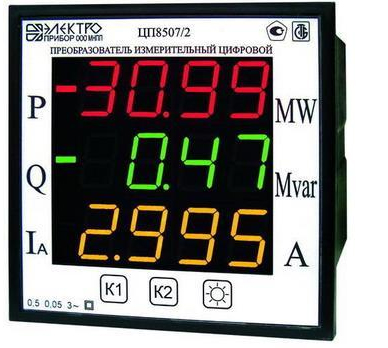

Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 предназначены для измерения электрических параметров трёхфазных сетей, имеют собственное 3-х строчное цифровое табло (далее – цифровое табло) для отображения любых трёх измеренных (вычисленных) параметров в зависимости от заказа и преобразования их в три унифицированные выходные аналоговые сигналы постоянного тока, имеется функция листания всех параметров на цифровом табло при помощи кнопок для их просмотра, а также все параметры передаются по интерфейсам RS-485_1 и RS-485_2. В трехфазную сеть приборы могут включаться непосредственно или после измерительных трансформаторов тока и напряжения, поэтому отображение параметров на цифровом табло производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения. Каждая строка цифрового табло имеет четыре значащих разряда для отображения величины параметра и знак “-”. Для единиц измерения используются десятичные приставки системы СИ (k -кило-кратность 103, М-мега-кратность 106, G – гига- -кратность 109). Модификации ЦП8507/1, ЦП8507/2 по заказу могут изготавливаться с двумя встроенными реле (дискретными выходами).





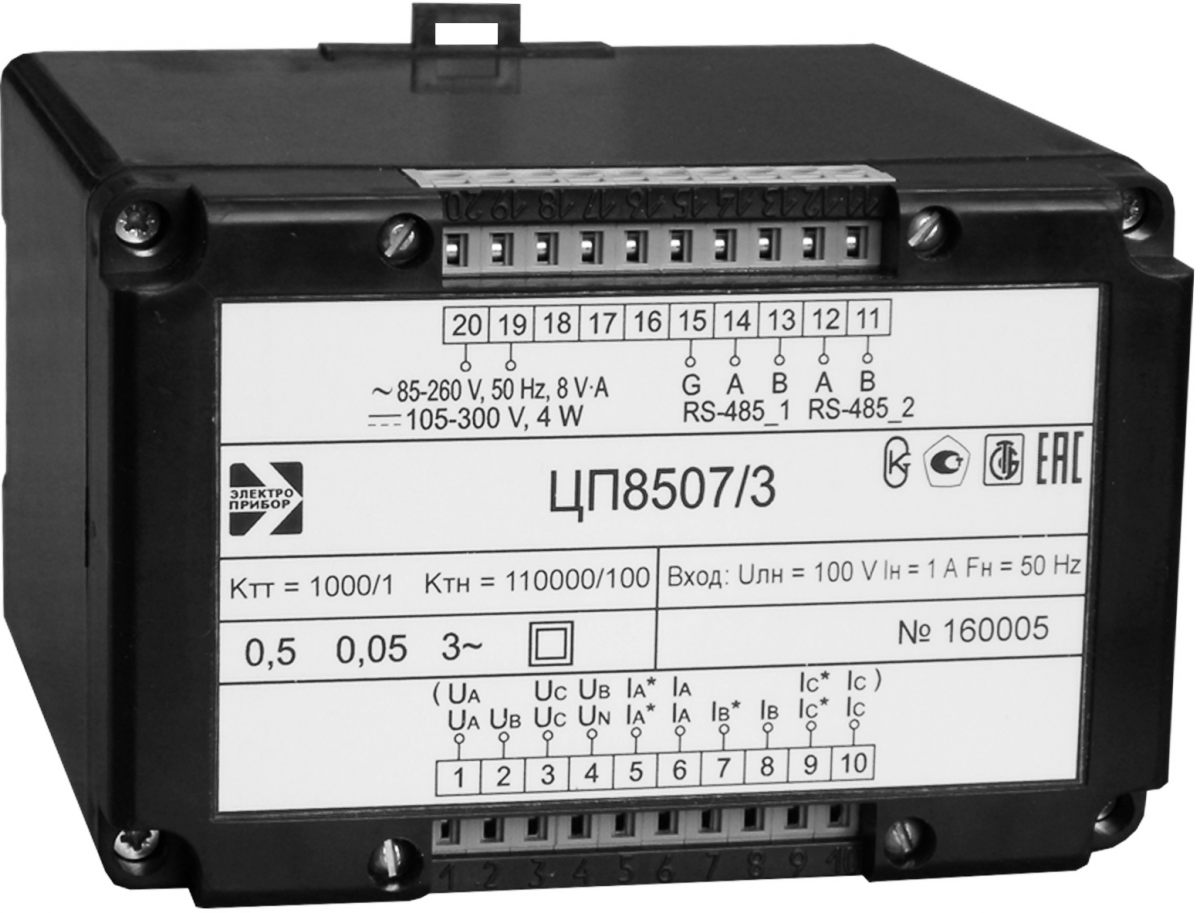

Модификации ЦП8507/3 — ЦП8507/6 предназначены для измерения электрических параметров трёхфазных сетей, преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для передачи информации по 2-м независимым интерфейсам RS-485_1 и RS-485_2, цифровое табло и выходные аналоговые сигналы отсутствуют, выполнены в корпусе для навесного монтажа или монтажа на DIN-рейку 35 mm.









Модификации ЦП8507/9, ЦП8507/10 предназначены для измерения электрических параметров трёхфазных сетей, одновременного отображения на своем цифровом табло 3-х из 10-ти электрических параметров (фазные токи, фазные и линейные напряжения, частота; имеется возможность циклического листания 10-ти параметров на трех строках цифрового табло, цвет свечения каждой строки из ряда красный, жёлтый, зелёный), преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для передачи информации по интерфейсу RS-485 ( всего 31 параметр). Выходные аналоговые сигналы отсутствуют. Предлагаются к применению в распределительных устройствах низкого напряжения, где дают значительное снижение расходов на монтаж, обслуживание и себестоимость оборудования (см. пример ниже).







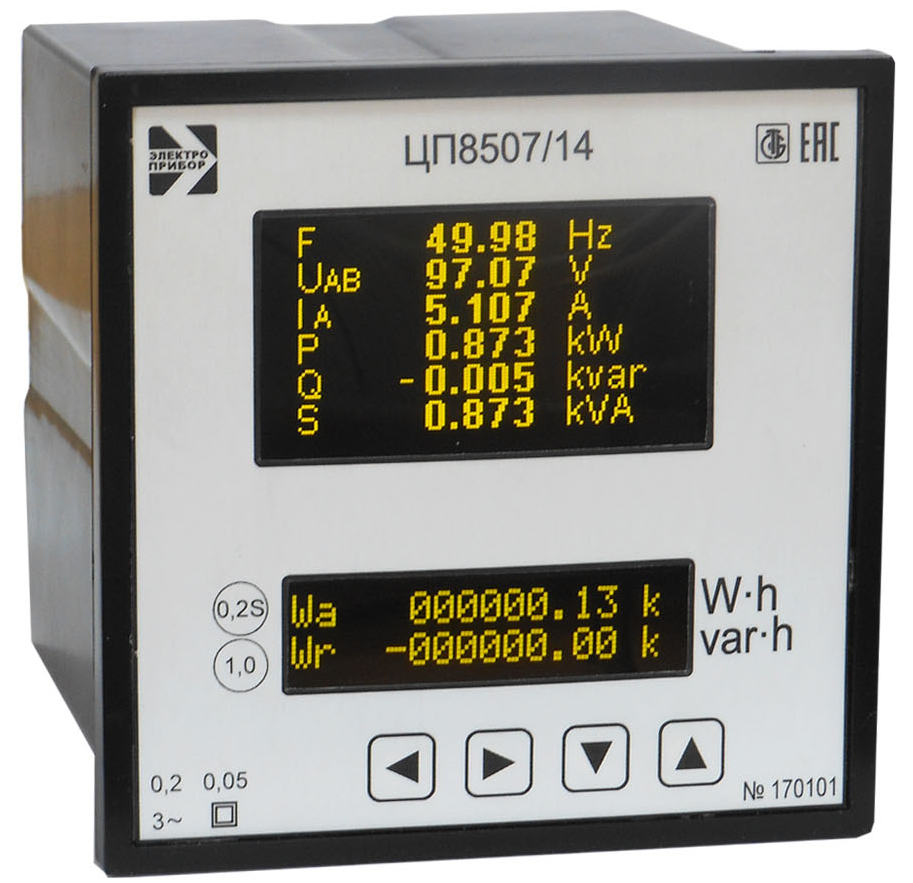

Модификации ЦП8507/11 — ЦП8507/14 предназначены для измерения и регистрации активной и реактивной электрической энергии в прямом и обратном направлениях (10 параметров), показателей качества электрической энергии по ГОСТ 32144-2013 , измерения электрических параметров трёхфазных сетей и преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для отображения на верхнем цифровом табло (одновременно по три или шесть измеряемых параметра из 31-ого в любом сочетании и возможностью листания всех параметров на этом цифровом табло), преобразования любых трех параметров (кроме энергии) в три унифицированные выходные аналоговые сигналы, передачи всей информации по 2-м гальванически развязанным интерфейсам RS-485_1 и RS-485_2 с метками времени, имеют два импульсных выхода. На нижнем цифровом табло производится отображение активной энергии суммарной по всем фазам, активной энергии в прямом и в обратном направлениях, а также реактивной энергии суммарной, реактивной энергии в прямом и обратном направлении и по 4-м квадрантам, ведётся журнал событий. Модификации ЦП8507/11-ЦП8507/14 соответствуют требованиям, предъявляемым к цифровым подстанциям, могут поставляться с приемкой поверителя органа Госстандарта для использования в сфере законодательной метрологии или с приемкой поверителя аккредитованной поверочной лаборатории для технического учета.

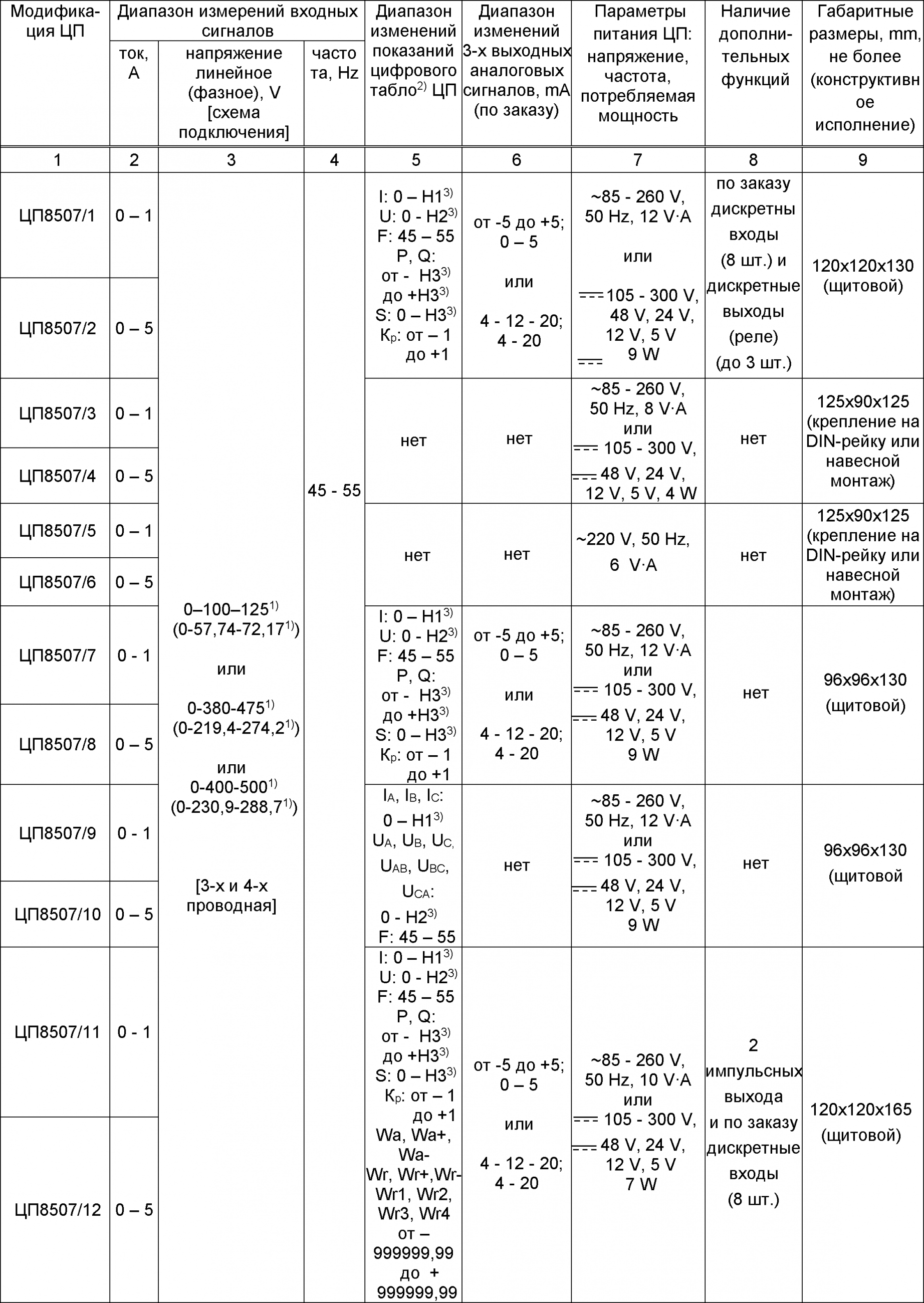

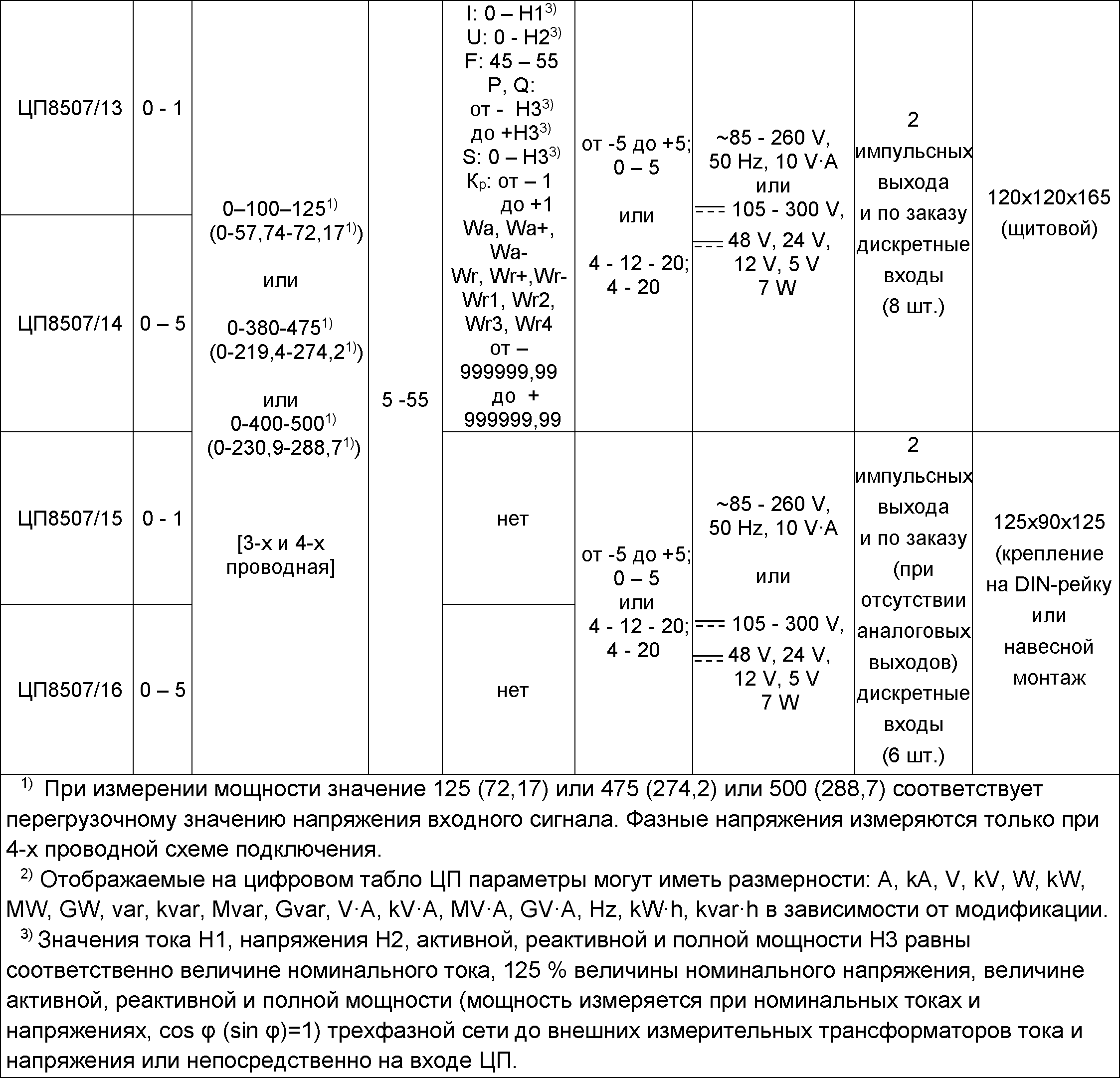

 Таблица 1 - Модификации ЦП8507

Модификация ЦП

Диапазон измерений входных сигналов

Диапазон изменений показаний

собственного цифрового табло ЦП***

Диапазон изменений 3-х выходных аналоговых сигналов ЦП,

Наличие встроенных в ЦП реле

Параметры

питания ЦП









Габаритные размеры, не более, mm



(конструктивное исполнение)

ток, А

напряжение

линейное

(фазное*), V

[схема подключения]

часто-та, Hz















ЦП8507/1









0 – 1

или

0-0,51)

















0–100–125

(0-57,74-72,17*)



  или



0-380-475

(0-219,4-274,2*)





[3-х и 4-х проводная]



































45 - 55



  I: 0 – H1**

  U: 0 - H2**

F: 45 – 55

P, Q:

от – H3**

до +H3**

S: 0 - H3**

Кр:

от -1 до+1





от-5 до+5;

 0 - 5

или

4 - 12 - 20;

4 - 20





по

заказу

2 реле









~85 - 260 V,

50 Hz,

12 V·А

или

105 - 300 V,

9 W









  120х120х130

  (щитовой)



ЦП8507/2





0 – 5

или

0-2,51)



ЦП8507/3





0 – 1

или

0-0,51)



нет



  нет

нет



~85 - 260 V,

50 Hz,

8 V·А

или

105 - 300 V,

4 W





125х90х125

(крепление на DIN-рейку)



ЦП8507/4





0 – 5

или

0-2,51)



нет



нет



ЦП8507/5





0 – 1

или

0-0,51)



нет



нет

нет





~220 V,

50 Hz,

6 V·А

125х90х125

(крепление на DIN-рейку)



ЦП8507/6





0 – 5

или

0-2,51)



нет



нет



ЦП8507/7





0 – 1

или

0-0,51)

I: 0 – H1**

U: 0 - H2**

F: 45 – 55

P, Q:

от – H3**

до +H3**

S: 0 - H3**

Кр:

от -1 до +1



от-5 до+5;

0 - 5

или

4 - 12 - 20;

4 - 20

нет





~85 - 260 V,

50 Hz,

12 V·А

или

105 - 300 V,

9 W

96х96х130

(щитовой)





ЦП8507/8





0 – 5

или

0-2,51)



ЦП8507/9







0 – 1

или

0-0,51)





I: 0 – H1**

U: 0 - H2**

F: 45 – 55





нет

нет







~85 - 260 V,

50 Hz,

12 V·А

или

105 - 300 V,

9 W

96х96х130

(щитовой, с упрощенным листанием 10-ти параметров)



ЦП8507/10













0 – 5

или

0-2,51)











нет



ЦП8507/11





0 – 1

0–100–125

(0-57,74-72,17*)

  или

0-380-475

(0-219,4-274,2*)

или

0-400-500

(0-230,9-288,7*)



[3-х и 4-х проводная]











45 - 55

I: 0 – H1**

U: 0 - H2**

F: 45 – 55

P, Q:

от – H3**

до +H3**

S: 0 - H3**

Кр:

от -1 до +1

  Энергия:

Wa, Wa+, Wa-

и

Wr, Wr+,Wr-,

Wr1, Wr2, Wr3, Wr4

от -999999,99

до+999999,99







от-5 до+5;

0 - 5

или

4 - 12 - 20;

4 - 20



2 импульсн-ых выхода





~85 - 260 V,

50 Hz,

10 V·А

или

105 - 300 V,

7 W



  120х120х165

  (щитовой, с возможностью пломбировки)





ЦП8507/12





0 – 5



ЦП8507/13





0 – 1



ЦП8507/14



0 – 5

 *Фазные напряжения измеряются только при 4-х проводной схеме подключения.

  ** Значения тока Н1, напряжения Н2, активной и реактивной и полной мощности Н3 равны соответственно величине номинального тока, 125% величины номинального напряжения, величине активной, реактивной и полной мощности ( мощность измеряется при номинальных токах и напряжениях, cos (sin )=1 ) трехфазной сети до внешних измерительных трансформаторов тока и напряжения или непосредственно на входе ЦП.

  ***Отображаемые на собственном цифровом табло ЦП параметры могут иметь размерности: А, kА, V, kV, W, kW, MW, GW, var, kvar, Mvar, Gvar, V·A, kV·A, MV·A, GV·A, Hz , kW·h, kvar·h в зависимости от модификации.

  1) По заказу изготавливаются модификации ЦП с половинным пределом по входному току.

Таблица 2 - Основные данные

Основная приведенная погрешность, %



- при измерении тока, напряжения, активной мощности:

  - для ЦП8507/1-ЦП8501/12

  - для ЦП8507/13, ЦП8501/14

- при измерении реактивной мощности



± 0,5

± 0,2

± 0,5

- при измерении частоты

± 0,05

Класс точности при измерении и регистрации электроэнергии по ГОСТ31819.22-2012 и ГОСТ31819.23-2012:

  - активной для ЦП8507/11,12

  - активной для ЦП8507/13,14

  - реактивной для ЦП8507/11- ЦП8507/14



0,5S

0,2S

1,0

Время установления выходных аналоговых сигналов, s

0,5

Питание ЦП осуществляется по одному из вариантов:



1) универсальное питание для ЦП8507/1 ЦП8507/4, ЦП8507/7-

ЦП8507/14:

  - от сети переменного тока напряжением, частотой





от 85 V до 260 V, 50 Hz

- от сети постоянного тока напряжением, V

от 105 до 300

2) от сети переменного тока для ЦП8507/5, 6:



-напряжение, V

от 187 до 242

-частота, Hz

50

Потребляемая мощность от источника питания - не более:



- для ЦП8501/1, 2, 7- 10; W (VA)

9 (12)

- для ЦП8501/3, 4; W (VA)

4 (8)

- для ЦП8501/5, 6; VA

- для ЦП8501/11- 14; W (VA)

6

7(10)

Потребляемая мощность от измерительной цепи - не более, VA:

- для каждой последовательной цепи тока

- для каждой параллельной цепи напряжения



0,5

0,1

Условия эксплуатации:



-температура окружающего воздуха, °С

  от минус 40 до плюс 55

-относительная влажность при t = +35 °С, %

95

Масса - не более, kg:

- модификации ЦП8507/1,2,5,6,11-14

- модификации ЦП8507/3,4,7,8,9,10



0,75

0,55

Габаритные размеры прибора, mm

Размеры окна для установки прибора в панели или щите, mm



ЦП8507/1,2,11-14 - 120 х 120 х 130(165)

ЦП8507/7,8,9,10 - 96 х 96 х 130

111 х 111

91 х 91

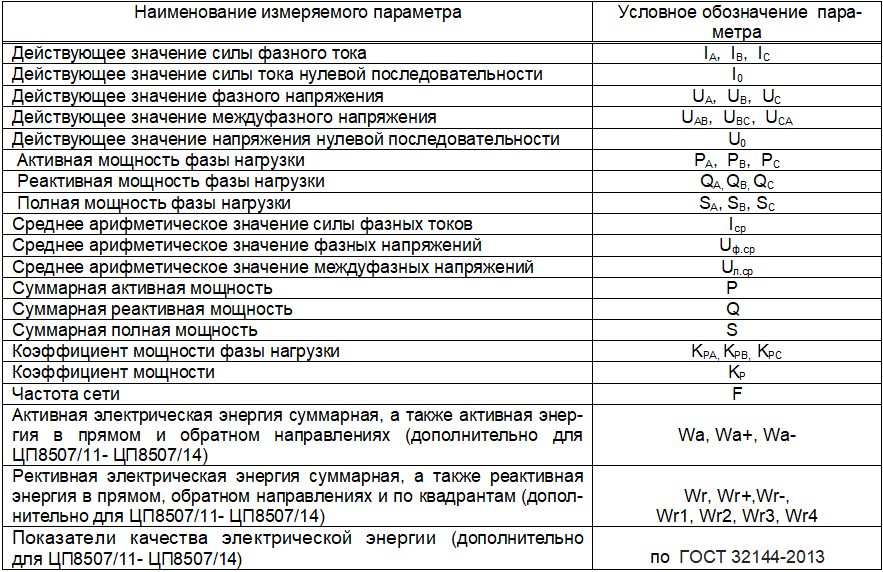

Таблица 3 – Измеряемые параметры

Наименование измеряемого параметра

 Условное обозначение параметра

Действующее значение силы фазного тока

IA, IВ, IC

Действующее значение силы тока нулевой последовательности

I0

Действующее значение фазного напряжения

UA, UВ, UC

Действующее значение междуфазного напряжения

UAВ, UВС, UCA

Действующее значение напряжения нулевой последовательности

U0

 Активная мощность фазы нагрузки

PA, PВ, PC

 Реактивная мощность фазы нагрузки

QA, QB, QC

 Полная мощность фазы нагрузки

SA, SB, SC

Среднее арифметическое значение силы фазных токов

Iср

Среднее арифметическое значение фазных напряжений

Uф.ср

Среднее арифметическое значение междуфазных напряжений

Uл.ср

Суммарная активная мощность

  P

Суммарная реактивная мощность

  Q

Суммарная полная мощность

  S

Коэффициент мощности фазы нагрузки

KPA, KPB, KPC

Коэффициент мощности

KP

Частота сети

F

Активная электрическая энергия суммарная, а также активная энергия в прямом и обратном направлениях (дополнительно для ЦП8507/11- ЦП8507/14)



Wa, Wa+, Wa-

Рективная электрическая энергия суммарная, а также реактивная энергия в прямом, обратном направлениях и по квадрантам (дополнительно для ЦП8507/11- ЦП8507/14)



Wr, Wr+,Wr-,

Wr1, Wr2, Wr3, Wr4

Показатели качества электрической энергии (дополнительно для ЦП8507/11- ЦП8507/14)



по ГОСТ 32144-2013

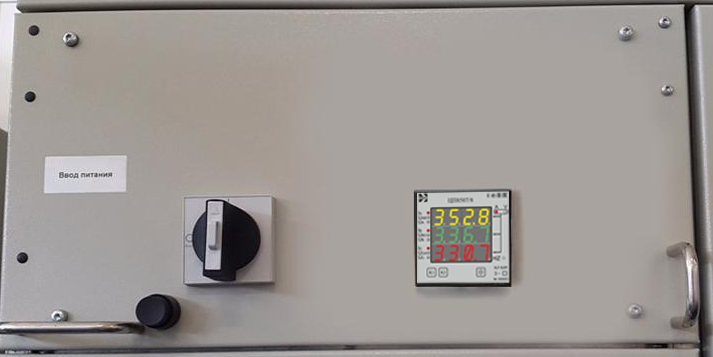

 Пример использования ЦП8507/9, ЦП8507/10 с комбинированной индикацией в рас- пределительных устройствах низкого напряжения (далее - РУНН).

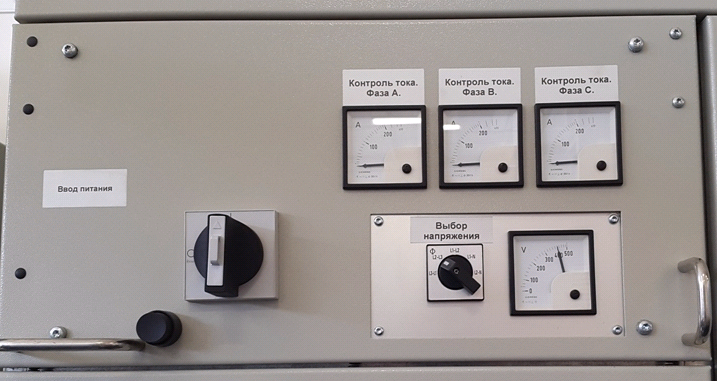

  Для контроля токов и напряжений в РУНН 0,4 кВ часто используются три стрелочных амперметра и один стрелочный вольтметр с кулачковым переключателем, все приборы класса точности 2,5% (см. рисунок слева). Эти четыре прибора и переключатель можно заменить одним преобразователем измерительным цифровым ЦП8507/9 или ЦП8507/10 (результат замены см. рисунок справа).



ИМЕЕТСЯ



ПРЕДЛАГАЕТСЯ



Устанавливаются на панели:

1– амперметры – 3 шт.

2– вольтметры – от 1 до 3 шт.

3– переключатель – 1шт.

устанавливаются внутри панели (шкафа):

4– измерительные трансформаторы

тока – 6 шт.

5– измерительные преобразователи

  переменного тока – 2 шт.

6– измерительные преобразователи

  напряжения переменного

  тока – от 1 до 3 шт.

7– измерительный преобразователь

  активной и реактивной мощности – 1 шт.

8– измерительный преобразователь

  частоты (при необходимости) -1 шт.





Устанавливаются на панели:

1– многофункциональный измерительный пре- образователь ЦП8507/9 или ЦП8507/10 – 1 шт. Устанавливаются внутри панели (шкафа):

2– измерительные трансформаторы тока – 3 шт.







В результате замены получаем следующие преимущества:

увеличение точности измерений (класс точности цифрового прибора 0,5 % вместо 2,5% для стрелочных приборов), что соответствует нынешней технической политике;

возможность передавать результаты измерений (31 параметр трехфазной сети) по интерфейсу RS-485 в системы сбора данных;

значительная экономия места на щите, сокращение расходов на монтаж оборудования, прокладку соединительных линий между приборами (вместо четырех приборов и переключателя устанавливается только один ЦП8507);

удобство считывания информации с цифрового табло ЦП8507(каждый параметр на цифровом табло подтверждается светящимися светодиодами его условного обозначения и единицы измерения, для отображения параметров каждой фазы выбирается свой цвет- желтый, зеленый или красный, листание параметров осуществляется кнопками на передней панели прибора);

стоимость четырех стрелочных приборов, их линий связи и коммутации сопоставима со стоимостью одного измерительного преобразователя ЦП8507/9 или ЦП8507/10.



Снижение стоимости измерения и отображения параметров трехфазной электрической сети при использовании ЦП8507 с ИЦ8511
Подробнее >>>

Разработчик и изготовитель: ООО «МНПП «Электроприбор»
Республика Беларусь, т/ф (10-375-212) 672-816, e-mail: electropribor@mail.ru
www.electropribor.com
