Индикаторы перегрузки тока статора ИПС8503 и ротора ИПР8504

ИЦ8511, УП8514, ИТР8502, ИПС8503, ИПР8504.

ИПС8503

Индикаторы перегрузки тока статора ИПС8503 и ротора ИПР8504
Номер:
3.5

Индикаторы в зависимости от выполняемых функций имеют две модификации.
Модификация ИПС8503/1 предназначена для отображения на цифровом табло индикатора тока статора генератора в "рабочем режиме", а также перегрузочного тока статора генератора и времени от начала перегрузки до момента ее ликвидации в "режиме перегрузки".
Модификация ИПС8503/2 предназначена для отображения на цифровом табло индикатора тока статора генератора в "рабочем режиме", а также перегрузочного тока статора генератора и времени от начала перегрузки до момента ее ликвидации в "режиме перегрузки" и передаче информации в автоматизированную систему через встроенный интерфейс RS-485.
Индикаторы могут включаться непосредственно в цепи переменного тока или к вторичным обмоткам измерительных трансформаторов тока с отображением на цифровом табло индикатора значений тока  в А или кА.
Индикаторы имеют встроенное реле, контакты которого замыкаются при превышении заданного номинального значения тока статора генератора. Режимы коммутации внешней электрической цепи следующие:
- по переменному току допускается предельный режим с напряжением от 0 до 125 В и током от 0,0001 до 0,5 А;
- по постоянному току допускается предельный режим с напряжением от 0 до 30 В и током от 0,0001 до 1 А, а также напряжением от 30 до 110 В с током, который уменьшается по экспоненте от 1 А до 0,0001 А.
Номинальное  значение тока статора генератора вводится в память индикатора оператором посредством кнопок на лицевой панели индикатора или через интерфейс RS-485.
Индикаторы выполнены в щитовом исполнении. Цифровое табло имеет четыре цифры зеленого цвета свечения высотой 20 мм для отображения тока статора генератора и четыре цифры красного цвета свечения для отображения времени от начала перегрузки до момента ее ликвидации в минута и секундах, которые мигают для привлечения внимания о наступившей перегрузке. Предусмотрена возможность регулировки яркости свечения.
В индикаторах обеспечивается гальваническое разделение входных и выходных цепей, всех цепей и цепи питания.

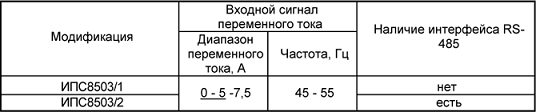

Характеристики входных и выходных сигналов

ОСНОВНЫЕ ДАННЫЕ

   Разработчик и изготовитель: ООО  «МНПП «Электроприбор»
   Республика Беларусь, т/ф (10-375-212) 372-816, e-mail: electropribor@mail.ru
   www.electropribor.com

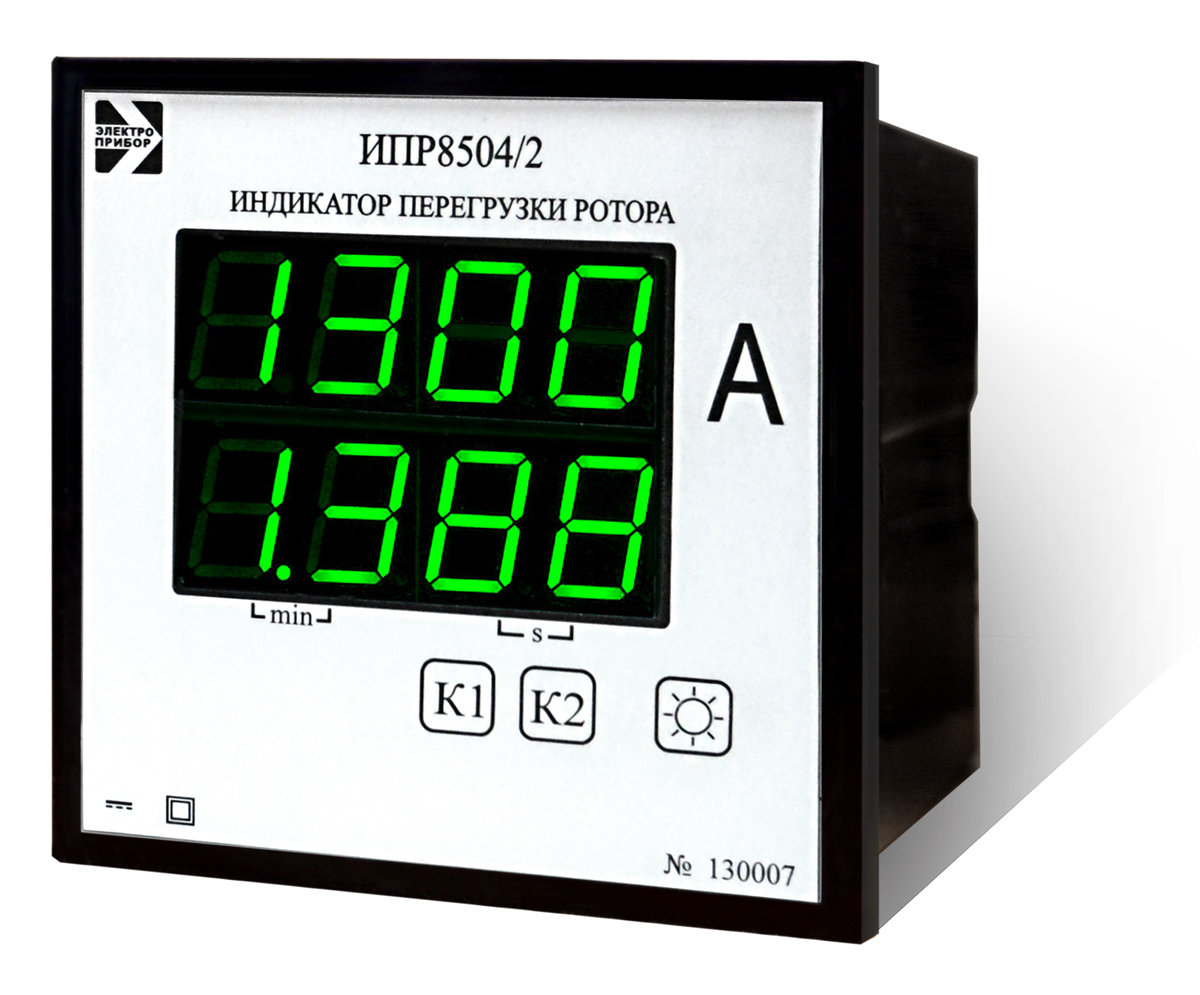

Индикаторы в зависимости от выполняемых функций имеют две модификации.
Модификация ИПР8504/1 предназначена для отображения на цифровом табло индикатора тока ротора генератора в "рабочем режиме", а также перегрузочного тока ротора генератора и времени от начала перегрузки до момента ее ликвидации в "режиме перегрузки".
Модификация ИПР8504/2 предназначена для отображения на цифровом табло индикатора тока ротора генератора в "рабочем режиме", а также перегрузочного тока ротора генератора и времени от начала перегрузки до момента ее ликвидации в "режиме перегрузки" и передаче информации в автоматизированную систему через встроенный интерфейс RS-485.
Индикаторы могут включаться на выход измерительных преобразователей постоянного тока.
Индикаторы имеют встроенное реле, контакты которого замыкаются при превышении заданного номинального значения тока ротора генератора. Режимы коммутации внешней электрической цепи следующие:
- по переменному току допускается предельный режим с напряжением от 0 до 125 В и током от 0,0001 до 0,5 А;
- по постоянному току допускается предельный режим с напряжением от 0 до 30 В и током от 0,0001 до 1 А, а также напряжением от 30 до 110 В с током, который уменьшается по экспоненте от 1 А до 0,0001 А.
  Номинальное  значение тока ротора генератора вводится в память индикатора оператором посредством кнопок на лицевой панели индикатора или через интерфейс RS-485.
Индикаторы выполнены в щитовом исполнении. Цифровое табло имеет четыре цифры  высотой 20 мм для отображения тока ротора генератора зеленого цвета свечения и четыре цифры для отображения времени от начала перегрузки до момента ее ликвидации в минута и секундах красного цвета свечения, которые мигают для привлечения внимания о наступившей перегрузке. Предусмотрена возможность регулировки яркости свечения.

        Характеристики входных и выходных сигналов

ОСНОВНЫЕ ДАННЫЕ

   Разработчик и изготовитель: ООО  «МНПП «Электроприбор»
   Республика Беларусь, т/ф (10-375-212) 672-816, e-mail: electropribor@mail.ru
   www.electropribor.com

ООО «МНПП «Электроприбор» специализируется по разработке и серийному производству:

  • многофункциональных цифровых измерительных преобразователей, объединивших в себе измерительные преобразователи и цифровые приборы тока, напряжения, активной, реактивной и полной мощности, частоты и т.д., до 29 параметров;
  • цифровых щитовых амперметров, вольтметров, ваттметров, варметров класса точности 0,5;
  • измерительных преобразователей;
  • установок поверочных переносных (далее – УПП) для поверки цифровых измерительных преобразователей, стрелочных и цифровых приборов, каналов телемеханики;
  • цифровых лабораторных амперметров, вольтметров, ваттметров класса точности 0,1 и других эталонных средств измерений.

Предприятие осуществляет ремонт, сервисное обслуживание, поверку в гарантийный и послегарантийные сроки эксплуатации перечисленных средств измерений.
